【壓縮機網】01　空壓機在激光切割中的作用



　　激光切割是將從激光器發射出的激光，經光路系統，聚焦成高功率密度的激光束。激光切割機工作時需要氣源作為動力，而且是帶壓力的氣源，壓力一般需要10至16公斤,激光束照射到工件表面，使工件達到熔點或沸點，同時與光束同軸的高壓氣體將熔化或氣化金屬吹走。



　　輔助氣源的種類

　　氮氣：一般加工貴金屬或對加工要求非常高來作為輔助氣源；

　　氧氣：高純度氧氣的強氧化性,切割面會發黑,硬度增加，俗稱“焦”；

　　壓縮空氣：加工范圍廣，空氣本身存在于大氣中含有約20%的氧氣，因此可在一定程度彌補氧氣和氮氣的不足。



　　氣源的成本

　　由于氮氣、氧氣成本均高于壓縮空氣，且氮氣、氧氣的價格逐年上漲，因此使用空氣作為切割輔助氣體，能大大降低生產的成本，在一半左右。



　　02　激光切割機對壓縮氣源的要求

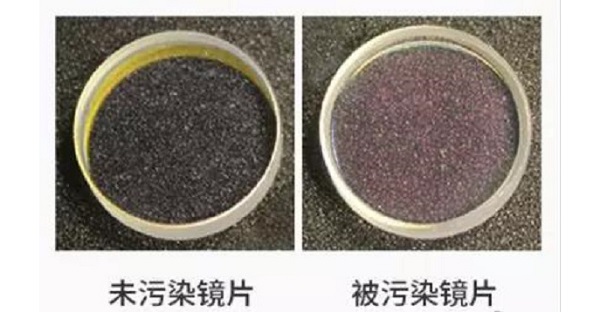

　　激光切割機對壓縮氣源要求比較高，要求氣源中不能含水含油，目的是為更好保護激光切割機，延長其使用壽命。若進入切割頭的氣源含有水和油，會在短時間內造成保護鏡片結霧，影響切割質量，此時若未及時更換保護鏡，在高功率光束照射下可能導致切割頭內部溫度升高，造成內部鏡組的損壞。

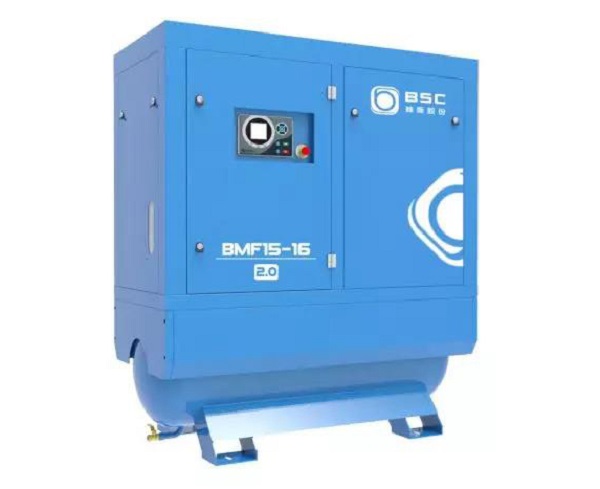

　　03　激光切割一體機的產品特點

　　集成式螺桿空壓站

　?。す馇懈钜惑w空壓機）



　　1、內置冷干機

　　冷凍式干燥機和空壓機集成式設計，全部內置在空壓機整機內，冷干機采用高效三合一不銹鋼板式換熱器，板式換熱器優勢如下：

　　空氣干燥機專用板式熱交換器，除體積小可節省空間，且熱傳效能高，兼具預冷器（回溫）、蒸發器、氣水分離器三機一體，氣水分離結構與常規過濾器不同無濾芯等消耗品，免去堵塞的問題。

• 傳熱系數高（相對殼管式換熱器傳熱效率高3～5倍）。
• 占地面積小，板式換熱器結構緊湊；相同的換熱量板式換熱器占地面積約為管殼式換熱器的1/5～1/10。
• 重量輕，板式換熱器一般只有管殼式重量的1/5左右。

　　2、隱藏式雙罐設計

　　專業的隱藏式二合一儲氣罐，避免空壓機頻繁啟停，系統壓力穩定，同時提供穩定壓力的潔凈壓縮空氣。一個是減少壓力波動，減少啟停，節能；一個是潔凈氣壓力穩定，停機后有一定的持續供應潔凈氣源的能力。



　　3、裙擺式隔音進風結構設計

　　可以給儲氣罐表面快速降溫，空壓機整機箱體上無進風口，所有冷卻空氣均從裙擺結構處進入機器內部，冷卻空氣通過裙部進風通道時同時給儲氣罐表面降溫來盡可能降低冷干機負荷。



　　4、獨特的裙擺消音結構

　　儲氣罐是弧面結構，噪音反射面均粘貼吸音棉來降低反射噪音，并且弧面反射到裙擺部位減少噪音直接外泄來降低噪音。



　　5、一體化控制系統

　　整機一鍵式開關機，全自動運行控制。集成自動運行及報警顯示直觀明了。



　　6、已申請相關專利

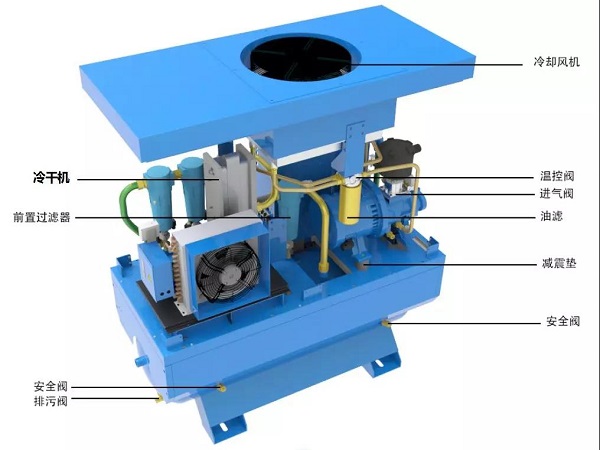

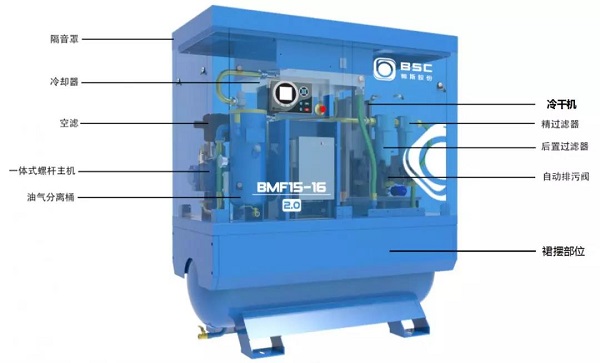

　　04　激光切割一體機的產品內部解析





　　05　激光切割一體機的產品對比分體優勢



來源：鮑斯氣體技術應用服務站
